Практический курс работы в программе Cisco Packet Tracer - страница 2

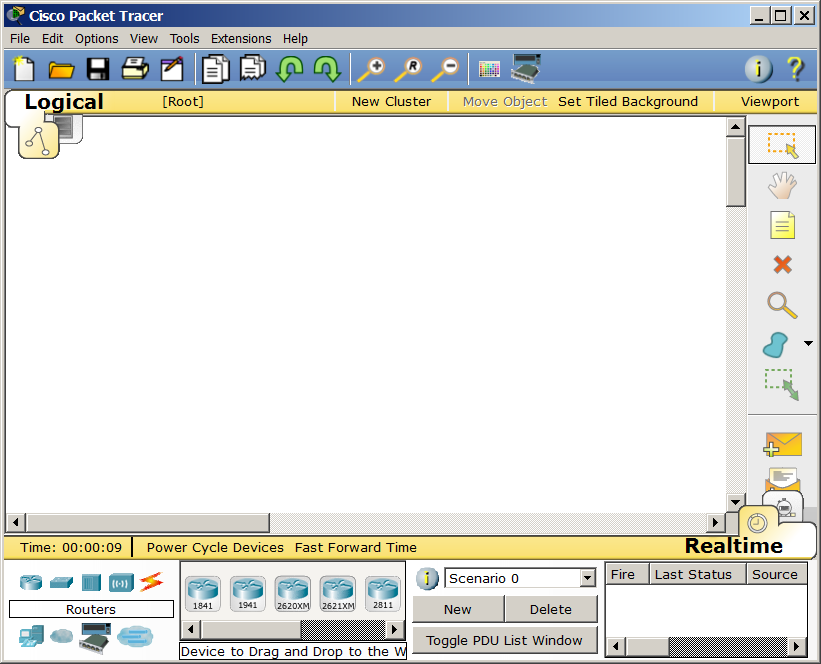

Рис. 2. Интерфейс программы Cisco Packet Tracer (CPT)

Главное меню

Главное меню показано на рис. 3.

Рис. 3. Главное меню

File (Файл) - содержит операции открытия/сохранения документов.

Edit (Правка) - содержит стандартные операции "копировать/вырезать, отменить/повторить";

Options (Настройки) – содержит настройки программы. В частности, здесь расположена кнопка Изменить язык , позволяющая производить локализацию программы на другие языки.

View (Вид) - содержит инструменты изменения масштаба рабочей области и панели инструментов;

Tools (Инструменты) - содержит цветовую палитру и окно пользовательских устройств;

Exensions (Расширения) - содержит мастер проектов и ряд других инструментов;

Help (Помощь)–содержит помощь по программе.

Панель инструментов

Панель инструментов приведена на рис. 4.

Рис. 4. Панель инструментов

Панель инструментов с помощью пиктограмм дублирует основные пункты главного меню программы.

Оборудование

Снизу, под рабочей областью, расположена панель оборудования. Данная панель содержит в своей левой части типы (классы) устройств, а в правой части – их наименование (модели). При наведении на каждое из устройств, в прямоугольнике, находящемся в центре между ними будет отображаться его тип. Типы оборудования представлены на (рис. 5).

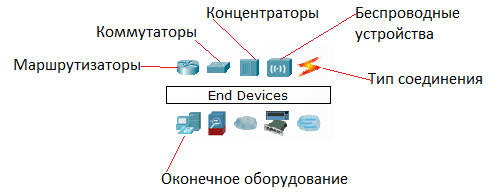

Рис. 5. Панель оборудования Packet Tracer (Основные типы оборудования)

Маршрутизаторы (роутеры) используется для поиска оптимального маршрута передачи данных на основании алгоритмов маршрутизации. Коммутаторы - устройства, предназначенные для объединения нескольких узлов в пределах одного или нескольких сегментах сети. Коммутатор (свитч)передаёт пакеты информации на основании таблицы коммутации, поэтому трафик идёт только на тот MAC-адрес, которому он предназначается, а не повторяется на всех портах, как на концентраторе (хабе). Беспроводные устройства в программе представлены беспроводным маршрутизатором и тремя точками доступа. Среди конечных устройств вы увидите ПК, ноутбук, сервер, принтер, телефоны и так далее. Интернет в программе представлен в виде облаков и модемов DSL. Пользовательские устройства и облако для многопользовательской работы показаны на рис. 6.

Рис. 6. Пользовательские устройства и облако для многопользовательской работы

Линии связи

С помощью линий связи создаются соединения узлов сети в единую топологию и при этом каждый тип кабеля может быть соединен лишь с определенными типами интерфейсов устройств (рис. 7).
