Элементы анимации и симуляции

Эти элементы интерфейса показаны на рис. 9.

Рис. 9. Элементы анимации и симуляции

Инструменты Add Simple PDU (Добавить простой PDU, клавиша P) и Add Complex PDU (Добавить комплексный PDU, клавиша C) предназначены для эмулирования отправки пакета с последующим отслеживанием его маршрута и данных внутри пакета.

Физическое представление оборудования

В программе возможно физическое представление оборудования в виде его физической конфигурации (рис. 10).

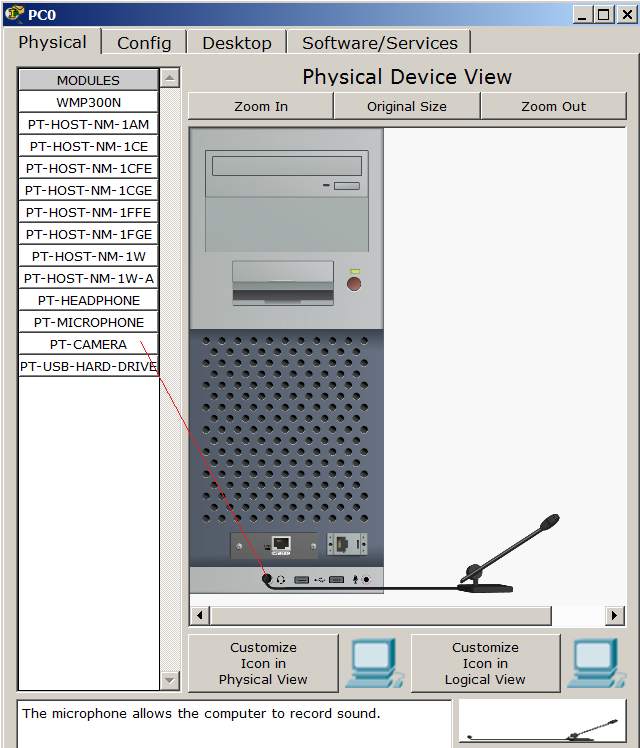

Рис. 10. Физическая конфигурация ПК

Для изменения комплектации оборудования необходимо отключить его питание, кликнув мышью на кнопке питания и перетащить мышью нужный модуль в свободный слот, затем включить питание. В качестве примера я добавил в физическую конфигурацию ПК микрофон (PT-MICROPHONE), в результате чего ПК изменил свой значок в программе (рис. 11).

Рис. 11. Изменение пиктограммы ПК после подключения к нему микрофона

Остальные модули добавляются в устройства аналогично. Так, на компьютер есть возможность добавить не только микрофон, но и, например, наушники или жесткий диск для хранения данных.

Практическая работа 1-1. Создание сети из двух ПК в программе Cisco Parket Tracer

В качестве примера для начального знакомства с программой построим простейшую сеть из двух ПК, соединенных кроссовым кабелем (рис. 12).

Рис. 12. Сеть из двух ПК

Для решения нашей задачи на вкладке (Конечные устройства) выбираем тип компьютера и переносим его мышью в рабочую область программы (рис. 13).

Рис. 13. Устанавливаем в рабочую область программы первый ПК

Компьютеры соединяем посредством медного кроссовера (Перекрестный кабель).

Совет

Если при выборе кроссовера зеленые лампочки не загорятся, то выберите тип соединения Автоматически.

Теперь приступим к настройке левого ПК: щелкаем на нем мышью, переходим на вкладку Ip Configuration (Настройка IP) – рис. 14.

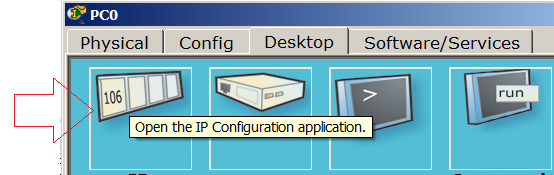

Рис. 14. Стрелка показывает на кнопку открытия окна IP Configuration

Для первого ПК вводим IP адрес 192.168.1.1 и маску подсети 255.255.255.0, окно закрываем (рис. 15). Аналогично настраиваем второй ПК на адрес 192.168.1.2 и ту же маску.

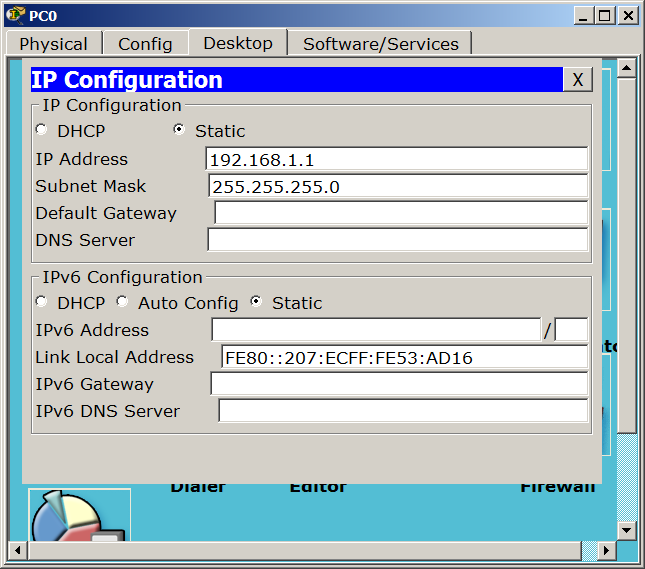

Рис. 15. Окно настройки PC0

Далее проверим наличие связи ПК и убедимся, что ПК0 и ПК1 видят друг друга. Для этого на вкладке (Рабочий стол) перейдем в поле run (Командная строка) и пропингуем соседний ПК (рис. 16).
