Практический курс работы в программе Cisco Packet Tracer - страница 6

Ответ 1. Кроссовер

Ответ 2. Телефонный кабель

Ответ 3. Оптический кабель

Ответ 4. Коаксиальный кабель +

Задача 5.

Вариант 1 Задачи 5. Какой элемент графического меню добавляет текст в рабочей области проекта?

Рис. 7

Ответ1. Один

Ответ 2. Два

Ответ 3. Три +

Ответ 4. Четыре

Вариант 2 Задачи 5. Какой элемент графического меню используется для выделения одного или более объектов (для дальнейшего их перемещения, копирования или удаления)?

Рис. 8

Ответ 1. Один +

Ответ 2. Два

Ответ 3. Три

Ответ 4. Четыре

Вариант 3 Задачи 5. Какому из перечисленных здесь инструментов соответствует горячая клавиша M?

Рис. 9

Ответ 1. Один

Ответ 2. Два +

Ответ 3. Три

Ответ 4. Четыре

Задача 6.

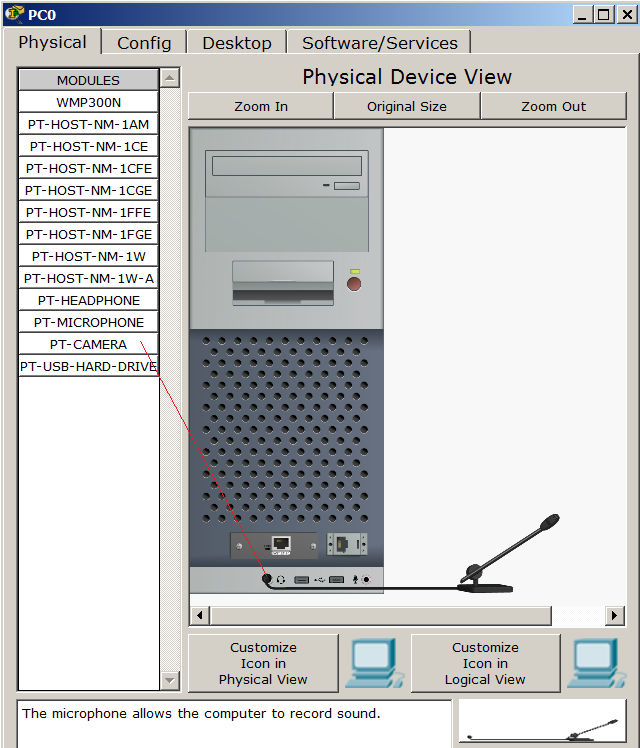

Вариант 1 Задачи 6. Какое физическое устройство добавил пользователь в ПК? (см. рис. ниже)

Рис. 10

Ответ 1. Жесткий диск

Ответ 2. WEB камеру

Ответ 3. Микрофон +

Ответ 4. Беспроводной адаптер

Вариант 2 Задачи 6. На рисунке показана сеть из двух ПК. Каким кабелем соединены хосты?

Рис. 11

Ответ 1. Медный кроссовер +

Ответ 2. Оптическим

Ответ 3. Коаксиальным

Ответ 4. Телефонным

Вариант 3 Задачи 6. Какой тип кабеля следует использовать при соединении роутеров между собой?

Ответ 1. Медный кроссовер +

Ответ 2. Оптический

Ответ 3. Коаксиальный

Ответ 4. Телефонный

Cisco Packet Tracer содержит режим симуляции работы сети, в котором можно имитировать сетевые события. Рассмотрим конкретный пример.

Практическая работа 2-1. Организация Режим симуляции работы сети

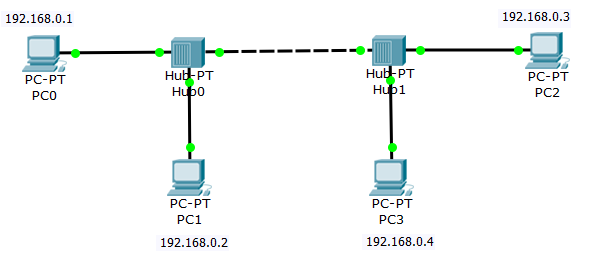

Сформируйте в рабочем пространстве программы сеть из 4х ПК и 2х хабов. Задайте для ПК IP адреса и маску сети 255.255.255.0 (рис.1).

Рис.1. Все ПК расположены в одной сети

Совет

Нашу схему вы можете сохранить в виде картинки с расширением *PNG командой File-Print-Printtofile.

Теперь нужно перейти в режим симуляции комбинацией клавиш Shift+S, или, щелкнув мышью на иконку симуляции в правом нижнем углу рабочего пространства (рис. 2).

Рис. 2. Кнопка Симуляция

Нажмите на кнопку (Изменить фильтры) и исключите все сетевые протоколы, кроме ICMP (рис. 3).

Рис. 3. Флажок ICMPактивен

Новый термин

ICMP (Internet Control Message Protocol) — сетевой протокол, входящий в стек протоколов TCP/IP. В основном ICMP используется для передачи сообщений об ошибках и других исключительных ситуациях, возникших при передаче данных.

С одного из хостов попробуем пропинговать другой узел. Для этого выбираем далеко расположенные узлы в разных подсетях, для того, чтобы наглядней увидеть, как будут проходить пакеты по сети в режиме симуляции. Итак, с PC1 пингуем PC2 (рис. 4).
