Практический курс работы в программе Cisco Packet Tracer - страница 8

А когда пакет вернётся отправителю, то мы увидим мы увидим галочку "принятие пакета".

(рис. 8).

Рис. 8. Значки игнорирования пакетов и подтверждение соединения

Командная строка

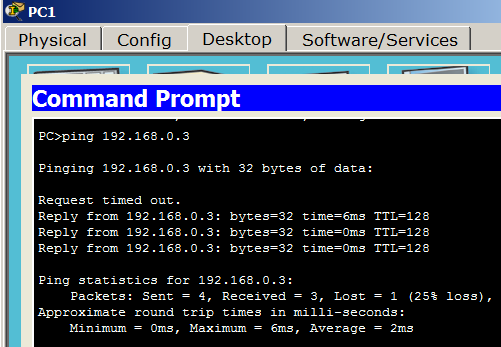

Если нажать на кнопку (воспроизведение), то мы увидим весь цикл прохождения пакета по сети (процесс повториться 4 раза) – рис. 9.

Рис. 9. Пинг от ПК1 до ПК2

Здесь:

TTL- время жизни отправленного пакета (определяет максимальное число маршрутизаторов, которое пакет может пройти при его продвижении по сети),

time - время, потраченное на отправку запроса и получение ответа,

min - минимальное время ответа,

max - максимальное время ответа,

avg - среднее время ответа.

Практическая работа 2-2. Настройка сетевых параметров ПК в его графическом интерфейсе

Добавим в нашу сеть еще один ПК – PC4. Пример измененной сети из пяти ПК и 2х хабов (файл task 2-2*.pkt) прилагается.

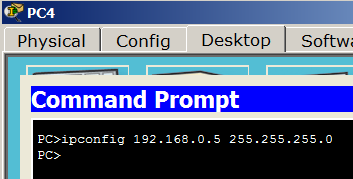

Откроем свойства устройства PC4, нажав на его изображение. Для конфигурирования компьютера воспользуемся командой ipconfig из командной строки (рис. 10).

Рис. 10. Назначаем для ПК ip адрес и маску сети

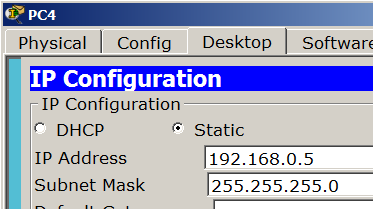

Как вариант, IP адрес и маску сети можно вводить в графическом интерфейсе устройства (рис. 11).

Рис. 11. Второй способ конфигурирования компьютера (настройки узла сети)

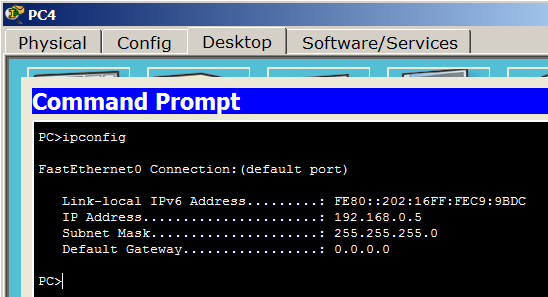

На каждом компьютере проверим назначенные нами параметры командой ipconfig (рис. 12).

Рис. 12. Проверка конфигурирования ПК3

Задача 1.

Вариант 1 Задачи 1. В чем отличие режима реального времени от режима симуляции сети?

Ответ 1. В режиме симуляции можно рисовать различные топологии сети

Ответ 2. В режиме симуляции можно конфигурировать сетевые устройства

Ответ 3. В режиме симуляции можно имитировать сетевые события +

Ответ 4. В режиме симуляции можно работать с WI FI

Вариант 2 Задачи 1. В чем назначение команды File-Print-Print to file?

Ответ 1. Команда сохраняет схему сети в виде картинки с расширением *PNG +

Ответ 2. Команда печатает схему сети на принтере

Ответ 3. Команда сохраняет схему сети в виде картинки с расширением *JPG

Ответ 4. Команда сохраняет схему сети в виде файла с расширением *PKT

Вариант 3 Задачи 1. Какой командой получена эта информация? (см. рис.)

Рис. 1

Ответ 1. Ping

Ответ 2. Ipconfig +

Ответ 3. NETSTAT.EXE

Ответ 4. NET.EXE

Задача 2.

Вариант 1 Задачи 2. Какой комбинацией клавиш можно перейти в режим симуляции?

Ответ 1. Комбинацией клавиш Shift+D
