Практический курс работы в программе Cisco Packet Tracer - страница 7

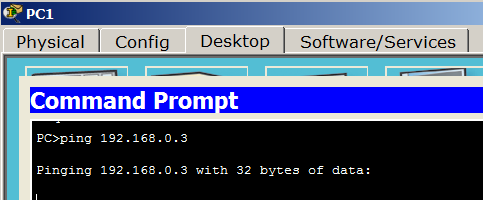

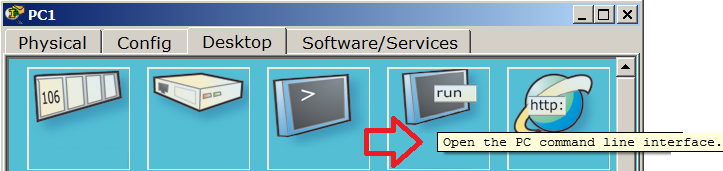

Рис. 4. PC1 пингует PC2 (начало процесса)

Примечание

Ping — утилита для проверки соединений в сетях на основе TCP/IP.Утилита отправляет запросы (ICMP Echo-Request) протокола ICMP указанному узлу сети и фиксирует поступающие ответы (ICMP Echo-Reply). Время между отправкой запроса и получением ответа (RTT) позволяет определять двусторонние задержки (RTT) по маршруту и частоту потери пакетов, то есть косвенно определять загруженность на каналах передачи данных и промежуточных устройствах. Полное отсутствие ICMP-ответов может также означать, что удалённый узел (или какой-либо из промежуточных маршрутизаторов) блокирует ICMP Echo-Reply или игнорирует ICMP Echo-Request.

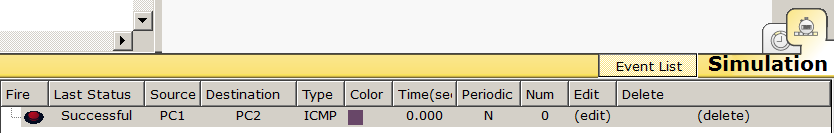

На PC1 образовался пакет (конвертик), который ждёт начала движения его по сети. Запустить продвижение пакет в сетьпошагово можно, нажав на кнопку (Вперёд) в окне симуляции. Если нажать на кнопку (воспроизведение), то мы увидим весь цикл прохождения пакета по сети. В (Список событий) мы можем видеть успешный результат пинга (рис. 5).

Рис. 5. Связь PC1 и PC2 есть

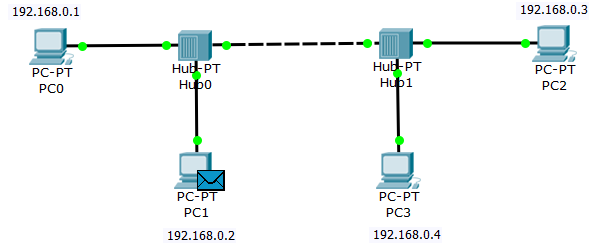

Пример сети из 4х ПК и 2х хабов для изучения режим симуляции работы сети (файл task 2-1*.pkt) прилагается.

Модель OSI в Cisco Packet Tracer

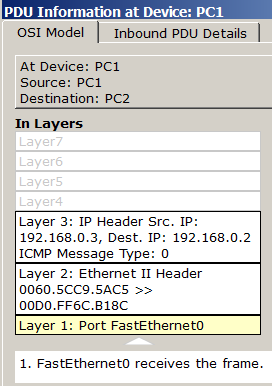

Щелчок мышью на конверте покажет нам дополнительную информацию о движении пакета по сети. При этом на первой вкладке мы увидим модель OSI (рис. 6). На вкладке OSIModel (Модель OSI) представлена информация об уровнях OSI, на которых работает данное сетевое устройство.

Рис. 6. Мониторинг движения пакета на модели OSI

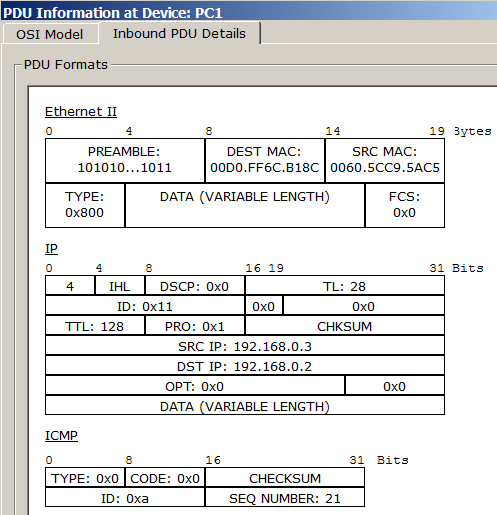

На другой вкладке можно посмотреть структуру пакета (рис. 7).

Рис. 7. Структура пакета

Итак, подведем некий промежуточный итог нашей работы. В Packet Tracer предусмотрен режим моделирования (Симуляции), в котором показывается, как работает утилита Ping. Чтобы перейти в данный режим, необходимо нажать на значок Simulation Mode (Симуляция) в нижнем правом углу рабочей области или комбинацию клавиш Shift+S. Откроется Simulation Panel (Панель симуляции), в которой будут отображаться все события, связанные с выполнения ping-процесса. Моделирование прекращается либо при завершении ping-процесса, либо при закрытии окна симуляции. В режиме симуляции можно не только отслеживать используемые протоколы, но и видеть, на каком из семи уровней модели OSI данный протокол задействован. В процессе просмотра анимации мы увидели принцип работы хаба. Концентратор (хаб) повторяет пакет на всех портах в надежде, что на одном из них есть получатель информации. Если пакеты каким-то узлам не предназначенные, эти узлы игнорируют пакеты.
